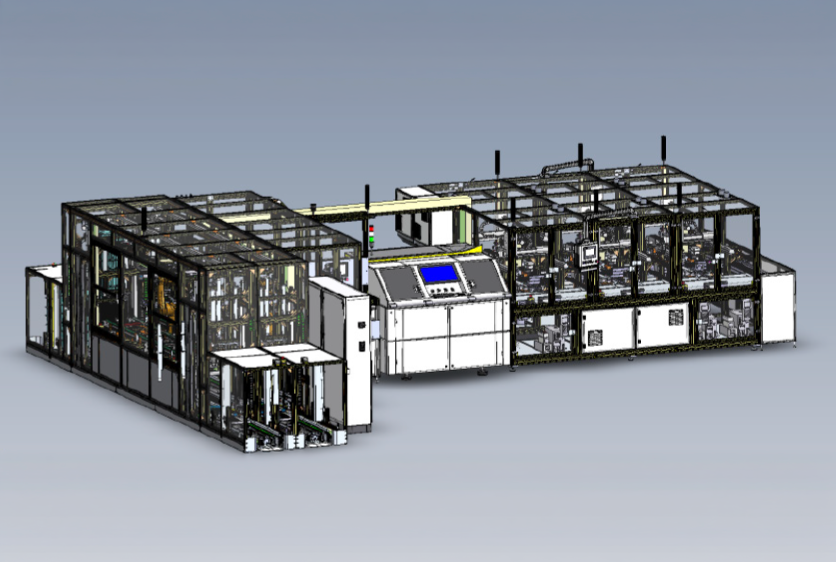

Automatizovaná linka pro kompletaci, pájení a kontrolu DPS
Kompletní automatizace výroby od vstupu materiálu po výstup hotových výrobků.
Komplexní automatizovaná linka zajišťuje celý výrobní proces od vstupní manipulace s DPS přes jejich přesnou kompletaci a pájení až po rentgenovou kontrolu, třídění a balení hotových výrobků.
Jak proces funguje
Vstup materiálu
Dva typy DPS vstupují do linky v blistrech. Boxy může zakládat operátor nebo je lze dopravovat automaticky pomocí AMR/AGV.
Kompletace
Robot odebírá DPS z blistrů, přesně je zakládá do připravených lůžek a manipulátor provede jejich sestavení a ustavení. Zkompletované DPS jsou uloženy na transportní paletku.
Pájení
Řídicí systém distribuuje paletky mezi šest pájecích robotů Japan Unix. Na každém výrobku jsou zpracovány tři kontakty; před každým pájením proběhne lokální infračervený předehřev.
Kontrola a výstup
Po pájení následuje rentgenová kontrola. Linka podle výsledku automaticky oddělí OK a NOK kusy. Vyhovující výrobky uloží zpět do blistrů a dopraví na výstup, připravený i pro AMR/AGV.
Hlavní přínosy řešení
- Kompletní automatizace od vstupu materiálu po výstup hotových výrobků
- Robotická manipulace a kompletace dvou typů DPS
- Přesné ustavení DPS před technologickým procesem
- 6 paralelních pájecích pracovišť Japan Unix
- Lokální infračervený předehřev před každým pájením
- Automatická paletková doprava a řízení toku výroby
- Integrovaná rentgenová kontrola
- Automatické třídění OK/NOK výrobků
- Automatické ukládání hotových výrobků do blistrů
- Připravenost vstupu i výstupu na AMR/AGV logistiku
